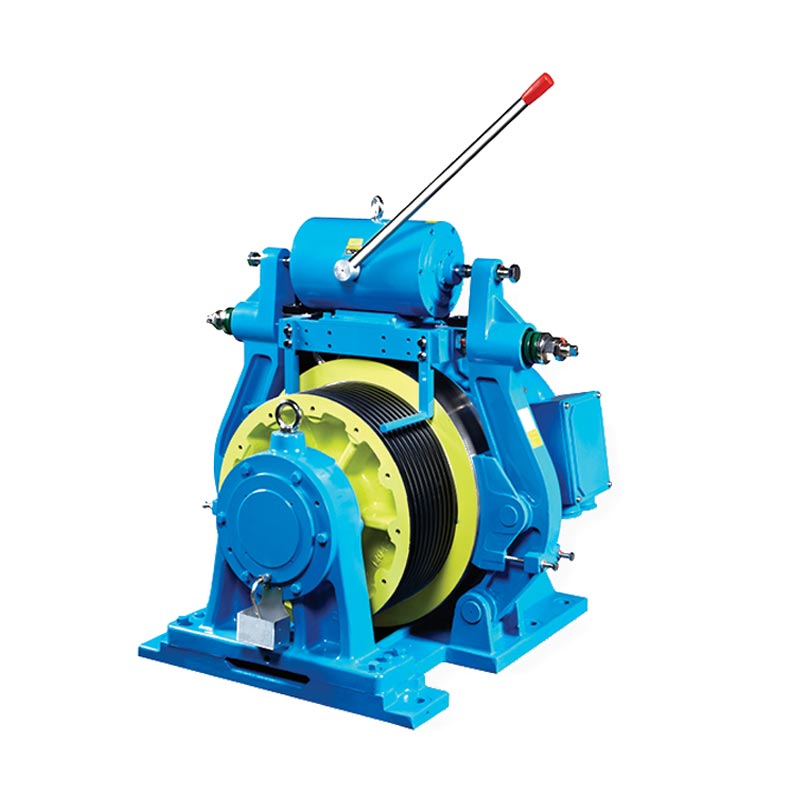

WTY2/SWTY2 MR Passenger Elevator

Modelo	Kapasidad kg	Bilis ng Elevator MS	Na-rate na Output KW	Na-rate na Kasalukuyan A	Na-rate na Bilis rpm	Dalas Hz	Diameter ng sheave mm	Mga poste 2p	Torque Nm	Mga lubid	Groove Dist. mm	Gupitin ang Anggulo	Anggulo ng uka	Rop-ing	Pag-load ng baras kg	Hawakan ang Gulong	Remole Release	Inertia kg m^2	Timbang kg
WTY2-1600-100	1600	1.0	11.0	25	73	12.2	520	20	1400	5-Φ13	20	p*95*	γ=30°	2:1	10000	Y	N	10.90	1150
WTY2-1600-150		1.5	16.5	40	110	18.4
WTY2-1600-160		1.6	17.6		118	19.6
WTY2-1600-175		1.75	19.3	42	129	21.4
WTY2-1600-200		2.0	22.0	50	147	24.5
WTY2-1600-250		2.5	27.6	60	184	30.6
WTY2-2000-100	2000	1.0	13.5	32	73	12.2	520	20	1799	6-Φ13	20	β-95*	γ=30°	2:1	10000	N	N	12.20	1250
WTY2-2000-150		1.5	20.6	50	110	18.4
WTY2-2000-160		1.6	22.0		118	19.6
WTY2-2000-175		1.75	24.0	51	129	21.4
WTY2-2000-200		2.0	27.5	60	147	24.5
WTY2-2000-250		2.5	34.5	75	184	30.6
★SWTY2-1000-100	1000	1.0	5.8	15	37	6.1	520	20	1499	6-Φ13	20	β=95*	y=30°	1:1	10000	N	N	13.4	1300
SWTY2-1000-150		1.5	10.1	28	55	9.2			1711									12.20	1250
SWTY2-1000-160		1.6	10.8		59	9.8
SWTY2-1000-175		1.75	11.8		64	10.7
SWTY2-1000-200		2.0	13.4	32	73	12.2
SWTY2-1000-250		2.5	16.8	37	92	15.3
SWTY2-1150-150	1150	1.5	10.9	28	55	9.2	520	20	1896	7Φ13	20	β=95*	γ=30°	1:1	10000	N	N	13.40	1300
SWTY2-1150-160		1.6	11.7		59	9.8
SWTY2-1150-175		1.75	12.8		64	107
SWTY2-1150-200		2.0	14.6	34	73	12.2
SWTY2-1150-250		2.5	18.2	41	92	15.3

I-click upang tingnan ang larawan

Mga Tala:
1. Ang preno ay DC110V at AC220V, opsyonal, iba pang boltahe ng preno mangyaring kumonsulta sa mga inhinyero.
2. AC brake ay nilagyan ng controller, step-down transpormer ay hindi kinakailangan. Ang DC brake ay nangangailangan ng step-down na transpormer sa cabinet upang.
ang garantiyang hawak na boltahe ay 50% ng pagpili ng boltahe.
3. Ang mga parameter na may "★”ay dapat sumunod sa mga inhinyero para sa ibang bansa.
4. Regen drive application, mangyaring kumonsulta sa amin, pagkatapos ay mag-order gamit ang mga tala.
5. Ang mga preno ay umaayon sa GB/T 7588.1 ay bahagyang pagkakaiba sa pagitan ng larawan at aktwal.

Kapasidad(kg)	Bilis ng Elevator(m/s)	Roping	D1	D2	D3	D4	D5	ΦP	W1	W2	W3	W4	H1	H2	H3	Φd2
2500-3000	1.0-2.5	2:1	355	190	537	874.5	1060	520	450	670	750	965	1100	360	40	26
3600-4000	1.0-2.5	2:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34
1250-1600	1.0-2.5	1:1	355	190	537	874.5	1060	520	450	670	750	965	1100	360	40	26
2000	1.0-2.5	1:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34

Mga Tala:
1. Ang preno ay AC220V at DC220V opsyonal, ang iba pang boltahe ng preno mangyaring kumonsulta sa mga inhinyero.
2. Ang ratio ng balanse ay 0.45~0.5.
3.Ang mga parameter na may "★” ay dapat umayon sa mga inhinyero para sa ibang bansa.
4. Ang preno ng AC ay nilagyan ng controller, hindi kinakailangan ang step-down na transpormer. Ang DC brake ay nangangailangan ng step-down na transpormer sa cabinet upang.
ang garantiyang hawak na boltahe ay 50% ng pagpili ng boltahe.
5.Regen drive application, mangyaring kumonsulta sa amin, pagkatapos ay mag-order na may mga tala.
6. Ang mga preno ay umaayon sa GB/T 7588.1 ay bahagyang pagkakaiba sa pagitan ng larawan at aktwal.

Modelo	Kapasidad kg	Bilis ng Elevator MS	Na-rate na Output KW	Na-rate na Kasalukuyan A	Na-rate na Bilis rpm	Dalas Hz	Diameter ng sheave mm	Mga poste 2p	Torque Nm	Mga lubid	Groove Dist. mm	Gupitin ang Anggulo	Anggulo ng uka	Rop-ing	Pag-load ng baras kg	Hawakan ang Gulong	Remole Release	Inertia kg m^2	Timbang kg
WTY2-2500-100	2500	1.0	16.5	35.0	73	12.2	520	20	2145	8-Φ13	20	β=95°	γ=30°	2:1	10000	N	N	16.40	1350
WTY2-2500-150		1.5	25.3	59.0	110	18.4			2194
WTY2-2500-160		1.6	27.0		118	19.6			2194
WTY2-2500-175		1.75	29.6	60.0	129	21.4			2199
WTY2-2500-200		2.0	34.0	75.0	147	24.5			2210
WTY2-2500-250		2.5	41.0	95.0	184	30.6			2236
WTY2-3000-100	3000	1.0	20.0	44.0	73	12.2	520	20	2600	9-Φ13	20	β=95°	γ=30°	2:1	10000	N	N	17.90	1450
WTY2-3000-150		1.5	29.0	80.0	110	18.4			2519
WTY2-3000-150		1.6	31.0	80.0	118	19.6			2519
WTY2-3000-175		1.75	34.0	80.0	129	21.4			2526
WTY2-3000-200		2.0	39.0	98	147	24.5			2535
WTY2-3000-250		2.5	49.0	120	184	30.6			2548
WTY2-3600-100	3600	1.0	24.9	62.0	60	15.9	640	32	3985	7-Φ16	24	β=95°	γ=30°	2:1	20000	N	N	34.10	2600
WTY2-3600-150		1.5	37.4	102.0	90	23.9
WTY2-3600-160		1.6	39.8		95	25.5
WTY2-3600-175		1.75	43.6		104	27.9
WTY2-3600-200		2.0	49.8	120.0	119	31.8
WTY2-3600-250		2.5	62.3	150.0	149	39.8
WTY2-4000-100	4000	1.0	25.4	64.0	60	15.9	640	32	4058	7-Φ16	24	β=95°	γ=30°	2:1	20000	N	N	34.10	2600
WTY2-4000-150		1.5	38.0	105.0	90	23.9
WTY2-4000-160		1.6	40.6		95	25.5
WTY2-4000-175		1.75	44.4		104	27.9
WTY2-4000-200		2.0	50.7	122.0	119	31.8
WTY2-4000-250		2.5	63.4	152.0	149	39.8
★SWTY2-1250-100	1250	1.0	7.3	18.5	37	6.1	520	20	1874	8-Φ13	20	β=95°	γ=30°	1:1	10000	N	N	17.90	1450
★SWTY2-1250-150		1.5	10.8	28.0	55	9.2												16.40	1350
★SWTY2-1250-160		1.6	11.6		59	9.8
SWTY2-1250-175		1.75	13.9	33.0	64	10.7			2061
SWTY2-1250-200		2.0	15.5	35.0	73	12.2			2013
SWTY2-1250-250		2.5	19.8	44.0	92	15.3			2061
★SWTY2-1350-100	1350	1.0	7.8	19.0	37	6.1	520	20	2023	8-Φ13	2 0	β=95°	γ=30°	1:1	10000	N	N	17.90	1450
★SWTY2-1350-150		1.5	11.7	30.0	55	9.2												16.40	1300
★SWTY2-1350-160		1.6	12.5		59	9.8
★SWTY2-1350-175		1.75	13.6		64	10.7
SWTY2-1350-200		2.0	17.1	38.0	73	12.2			2226
SWTY2-1350-250		2.5	21.4	47.0	92	15.3
★SWTY2-1600-100	1600	1.0	9.3	21.0	37	6.1	520	20	2398	9-Φ13	20	β=95°	γ=30°	1:1	10000	N	N	17. 90	1450
SWTY2-1600-150		1.5	15.2	42.0	55	9.2			2638
SWTY2-1600-160		1.6	16.2		59	9.8
SWTY2-1600-175		1.75	17.8		64	10.7
SWTY2-1600-200		2.0	20.3	45.0	73	12.2
SWTY2-1600-250		2.5	25.4	60.0	92	15.3
★SWTY2-2000-100	2000	1.0	11.6	35.0	30	8.0	640	32	3689	7-Φ16	24	β=95°	γ=30°	1:1	20000	N	N	34.10	2600
SWTY2-2000-150		1.5	19.0	62.0	45	12.0			4058
SMTY2-2000-160		1.6	20.3		48	12.7
SWTY2-2000-175		1.75	22.2		52	13.9
SWTY2-2000-200		2.0	25.4	64.0	60	15.9
SWTY2-2000-250		2.5	31.7	80.0	75	19.9
