Ang modular single teeth winding para sa stator，nagtatakda ng bagong pamantayan para sa mataas na mahusay na produksyon

Habang hinihingi ng industriya ng elevator ang mas mataas na bilis, mas malaking kapasidad, at mas mababang ingay na traction machine, ang stator, bilang "power heart" ng traction machine, ang katumpakan ng proseso ng paikot-ikot, kahusayan, at kontrol sa gastos nito ay naging susi sa pangunahing competitiveness ng kumpanya. Ang tradisyonal na buong-ikot na proseso ng paikot-ikot ay nagkaroon ng ilang mga problema, kabilang ang materyal na basura, kumplikadong pagbabago, hindi sapat na katumpakan ng laki ng coil, na mahirap matugunan ang mataas na pamantayan ng modernong paggawa ng makina ng traksyon. Ang bagong development na ito ng modular single teeth winding para sa stator ay nagdadala ng lahat ng inobasyon sa produksyon sa industriya ng traction machine na may makabagong lohika ng "Breaking down the whole into pieces".

Mga pangunahing inobasyon

Ang tradisyunal na proseso ng whole-round stator winding ay nangangailangan ng isang beses na paikot-ikot sa isang kumpletong stator, na hindi lamang nahaharap sa mga paghihirap sa pag-aayos ng wire dahil sa limitasyon ng espasyo ng slot, ngunit mayroon ding mga problema tulad ng mababang paggamit ng materyal at mataas na gastos sa pagkumpuni.  Kapag nagkamali ang alinman sa winding coil, ang buong stator ay madalas na na-scrap. Ang modular single teeth winding ay ganap na binabaligtad ang tradisyonal na prosesong ito sa pamamagitan ng pag-disassemble ng stator lamination stack sa maramihang standardized single teeth modules. Sa pamamagitan ng pag-align ng proseso ng "disassembly - winding - assembly", nakakamit nito ang maraming tagumpay:

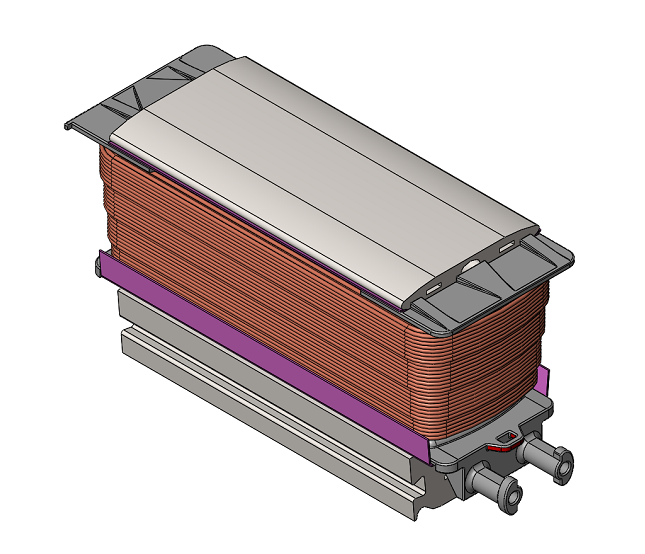

• Walang mga hadlang sa espasyo para sa paikot-ikot: Ang bawat solong module ng ngipin ay maliit sa volume at magaan ang timbang, na nagbibigay-daan para sa tumpak na pag-aayos ng mga concentrated windings at pag-iwas sa mga problema ng pagpiga ng wire at pagkasira ng layer ng insulation sa tradisyonal na proseso ng whole-round winding.

• Makabuluhang nabawasan ang materyal na basura: Ang pag-stamp ng mga nag-iisang ngipin ay hindi nangangailangan ng buffer ng materyal na buong bilog na hugis, at ang rate ng paggamit ng mga scraped na materyales ay makabuluhang napabuti, na lubos na tumataas sa kabuuang rate ng paggamit ng materyal.

• Ang pagkawala ng pagkabigo sa ilalim ng kontrol: Kung may problemang nagmumula sa isang solong coil ng ngipin, maaari lang nating palitan ang coil na ito, sa halip na i-scrap ang buong stator.  Sa ganitong paraan ay makabuluhang binabawasan ang mga gastos sa produksyon.

Advanced na Configuration

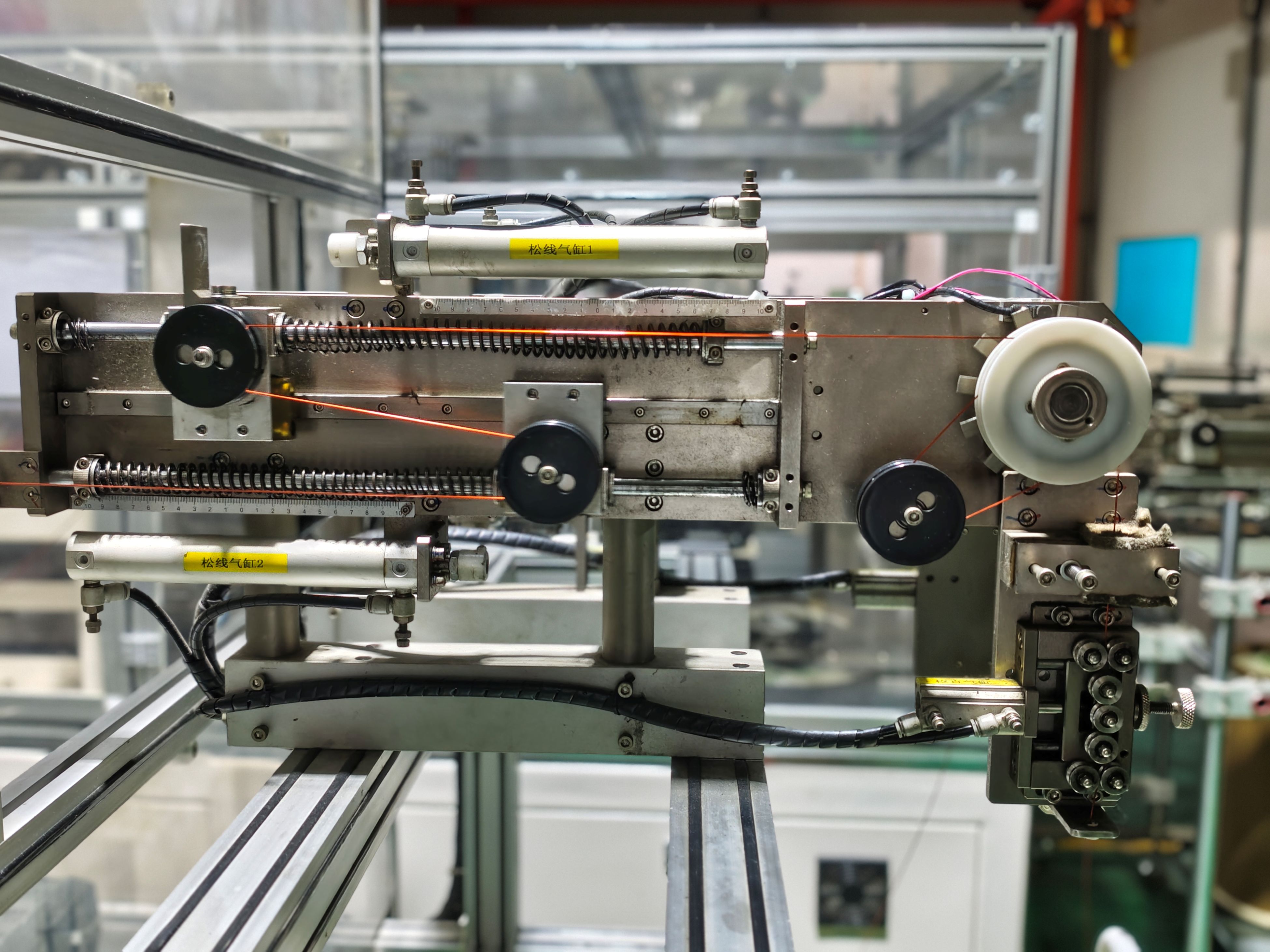

Ang isang naka-customize na block winding solution para sa produksyon ng stator ng mga traction machine, na nagtatampok ng high-specification configuration at intelligent na disenyo, ay nakakamit ng triple maaasahang paglukso sa katumpakan, kahusayan, at katatagan:

1. High-precision control, nakakatugon sa mga pangangailangan ng mga high-speed traction machine.

Nilagyan ng mga kilalang brand motion control card, ang winding shaft positioning accuracy at wire arrangement accuracy ay maaaring umabot sa high-end na antas ng industriya.

Kasama ng mga servo tensioner, ang kontrol ng tensyon ay tumpak at matatag, na angkop para sa iba't ibang mga gauge ng enameled wires, tinitiyak ang pare-parehong paikot-ikot na pagliko at mahigpit na pagkakaayos, perpektong tumutugma sa mga mahigpit na kinakailangan ng mga high-speed elevator traction machine para sa cogging torque.

2. Multi-station collaboration, pagdodoble ng kahusayan sa produksyon

Pag-ampon ng isang multi-station na disenyo, maaari itong sabay-sabay na magpaikot ng maraming stator block, na makabuluhang pagpapabuti ng kahusayan kumpara sa tradisyonal na full-round winding machine.

Sinusuportahan ang maramihang imbakan ng programa.

Ang buong pagpapalit ng amag at pag-debug ay maginhawa at mabilis, na lubos na nagpapahusay sa kahusayan ng pagbabago. Kapag manu-mano ang paglo-load at pag-alis, ang kagamitan ay maaaring magpatuloy sa paikot-ikot, na makamit ang isang tuluy-tuloy na mode ng produksyon ng "Machine running while personnel rest".

3. Dalawahang garantiya ng kaligtasan at pagpapanatili, na binabawasan ang mga panganib sa produksyon

Ang kagamitan ay nilagyan ng mga safety light curtain, emergency stop button, at interlocking protection device. Kapag ang mga operator ay nagkamali sa pagpasok sa mapanganib na lugar, ang makina ay maaaring huminto kaagad, na nakakatugon sa mga internasyonal na pamantayan sa kaligtasan.

Ang mga pangunahing bahagi ay nilagyan ng mga de-kalidad at may tatak na bahagi. Ang modular na disenyo ay ginagawang mas madaling palitan ang mga masusugatan na bahagi, na nagreresulta sa isang mababang rate ng pagkabigo at simpleng pagpapanatili, na epektibong binabawasan ang mga pagkalugi sa downtime.

Pagsasakatuparan ng halaga

Para sa Nidec Elevator Motors, ang halaga na dala ng block-type winding ng stator ay higit pa sa pag-upgrade sa craftsmanship. Makikita rin ito sa pag-optimize ng buong chain ng gastos at pagpapahusay ng pagiging mapagkumpitensya sa merkado:

• Makabuluhang pagbawas sa mga gastos sa paggawa: Ang ganap na automated na proseso ng block winding ay maaaring palitan ang maramihang mga skilled worker, at walang mataas na skill operation threshold, na makabuluhang binabawasan ang mga gastos sa pamamahala at pagsasanay ng tao.

• Pagkonsumo ng enerhiya at pagtitipid ng materyal: Ang sentralisadong disenyo ng paikot-ikot na ito ay makabuluhang binabawasan ang dami ng enameled wire na ginamit, kasama ng isang mahusay na servo system, ang operating energy consumption ng kagamitan ay makabuluhang mas mababa kaysa sa tradisyonal na kagamitan.

• Pagpapabuti sa kalidad ng katatagan: Ang depekto na rate ng paikot-ikot ay pinananatili sa isang napakababang antas, ang isang beses na kwalipikadong rate ng mga natapos na produkto ay nananatiling mataas, na binabawasan ang mga pagkaantala at mga gastos sa muling paggawa na dulot ng mga hindi sumusunod na produkto.

Konklusyon

Mula sa "whole-circle winding" hanggang sa "block-style winding", ang teknolohikal na pagbabago ng mga proseso ng stator winding ay mahalagang salamin ng transisyon ng industriya ng traction machine tungo sa matalinong pagmamanupaktura at flexible na produksyon. Ang makabagong prosesong ito, na pinagsasama ang mataas na katumpakan, mataas na kahusayan, at mababang gastos, ay hindi lamang niresolba ang maraming problema ng mga tradisyonal na proseso ngunit tumutulong din sa Nidec Elevator Motors na mabilis na tumugon sa mga hinihingi ng maraming uri at maliliit na batch ng merkado, na sinasamantala ang inisyatiba sa matinding kompetisyon sa industriya.

Sa hinaharap, sa pagsasama-sama ng teknolohiyang Internet of Things ng industriya, ang pangkat ng Nidec Elevator Motor ay makakamit ang mas matalinong mga pag-andar tulad ng real-time na pagsubaybay sa data ng produksyon at malayuang diagnosis ng error, na patuloy na nag-iniksyon ng kapangyarihan sa mataas na kalidad na pag-unlad ng industriya ng pagmamanupaktura ng traction machine!
