Model:K-MC1000

■Pinagsasama ng FUSION™ ang elevator control sa inverter, na nagpapaganda ng system perfor-mance
■Nakakatugon sa pamantayan ng EN81-20: UCMP, maikling pagtuklas ng lock ng pinto, bypass ng lock ng pinto function, pit inspeksyon function
■Custom na S-curve, na angkop para sa iba't ibang mga application
■Pagpapasadya batay sa proyekto
■UCMP field test function
■Ultra maikling pagpapatakbo sa sahig
■Intelligent pre-torque
■Auto counterweight pagtatantya ng porsyento
■Naka-streamline na pag-setup ng parameter.
■Pagpapadala ng roaming
■Shaft absolute position landing system (Opsyonal)

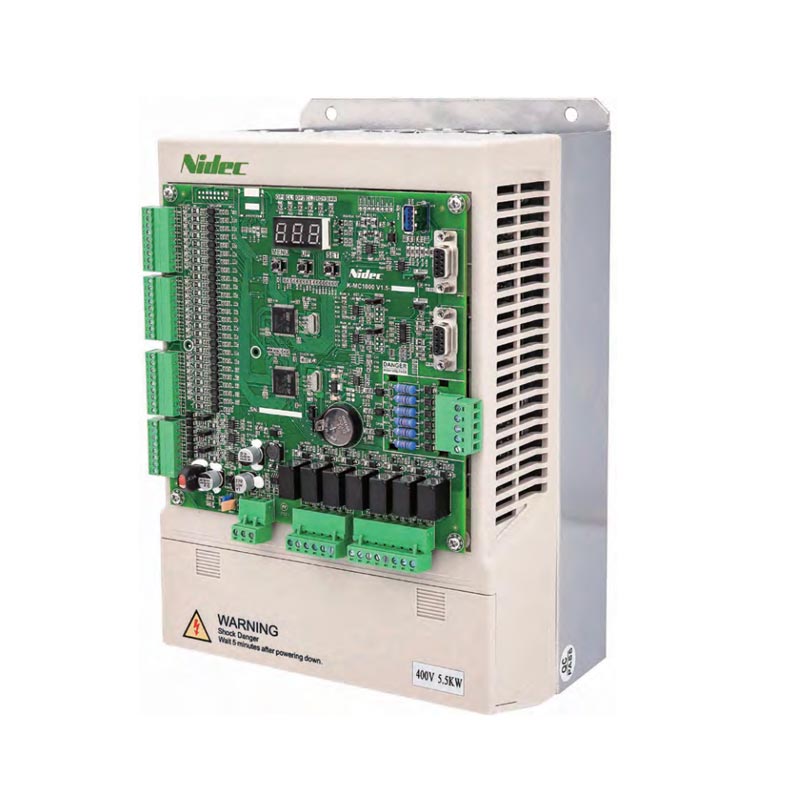

K-MC1000 Pinagsamang Kontrol

K-MC1000 Integrated Elevator Controller

Mga tampok

■Pinagsasama ng FUSION™ ang elevator control sa inverter, na nagpapaganda ng system perfor-mance
■Nakakatugon sa pamantayan ng EN81-20: UCMP, maikling pagtuklas ng lock ng pinto, bypass ng lock ng pinto function, pit inspeksyon function
■Custom na S-curve, na angkop para sa iba't ibang mga application
■Pagpapasadya batay sa proyekto
■UCMP field test function
■Ultra maikling pagpapatakbo sa sahig
■Intelligent pre-torque
■Auto counterweight pagtatantya ng porsyento
■Naka-streamline na pag-setup ng parameter.
■Pagpapadala ng roaming
■Shaft absolute position landing system (Opsyonal)

K-MC1000 Integrated Elevator Control

Mga aplikasyon

Uri ng elevator	MRL at MR elevator
Pinakamataas na bilis	3 m/s
Pinakamataas na palapag	128 Palapag
Isang elevator	Pinili na koleksyon
Pagpapadala ng roaming	6 Kontrol ng grupo ng kotse
DBD	8 Car DBD floor control
Sinusuportahan ang encoder	SIN/COS & ABZ
Saklaw ng kapangyarihan	5.5～75kW

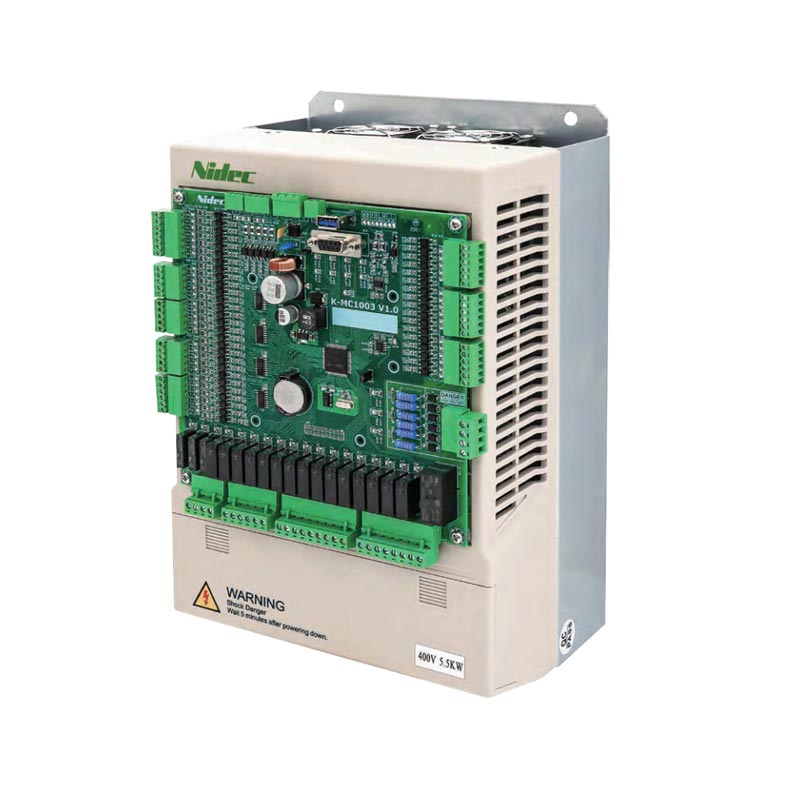

FUSION 3P Integrated Control(Parallel System)

Fusion 3P Integrated Elevator Controller

Mga tampok

■Ginagamit ang pinagsama-samang konsepto ng disenyo ng kontrol ng motor at function ng elevator upang makatipid ng espasyo at mapahusay ang mga function ng kontrol.
■Real-time na direktang pagpoproseso sa o o S-curve para mapahusay ang kahusayan at kalidad ng pagsakay. May kakayahang gumana sa maikling o o kasing baba ng 300mm.
■Mga field programmable input / output para sa pagpapabuti ng exibility.
■Gumamit ng mga parallel na koneksyon para sa lahat ng mga wiring, kabilang ang interface ng pinto at mga tawag sa kotse/bulwagan.
■Simpleng disenyo para sa mga low rise na application.
■Nagbibigay ng mabilis na start up menu para sa kadalian ng pag-install.
■Tampok ang rich system na maaaring mag-interface sa iba't ibang uri ng door system.
■Magagamit na format ng interface ng display: Binary, BCD code, 7 segment

Pangkalahatang Pagtutukoy

Mga tampok		Mga paglalarawan
1. Mga katangian ng teknikal na pagganap
1.1.	Saklaw ng boltahe ng input	3P AC 220V~240V-15~10% 3P AC 380V~440V-15~10%
1.2.	Pinakamataas na palapag	17 Palapag
1.3.	Pinakamataas na bilis	2m/s
1.4.	Duplex	2 kontrol ng duplex ng kotse
2. Mga katangian ng peripheral interface
2.1.	Mga terminal ng pag-input ng mababang boltahe	17-mababang boltahe input
2.2.	Digital input at output multiplexing interface	33 call button at door open / close button signal control interface
2.3.	Mataas na boltahe na input	3-mataas na boltahe na input port
2.4.	Digital na output	19-relay na output port.
2.5.	CAN komunikasyon terminal	1 CAN terminal ng komunikasyon
2.6.	Terminal ng encoder	Sin/cos, incremental na interface ng encoder
